その他の穴加工との違い

「ボーリング加工」と「ホーニング加工」は、製品の仕上げ精度や品質を保証する重要な手法です。しかし、それぞれの特徴や用途の違いを正確に理解していないと、思わぬ品質トラブルやコスト増加につながることもあります。このページではボーリング加工とホーニング加工の違い、それぞれの加工でしか実現できない特性や用途について解説します。

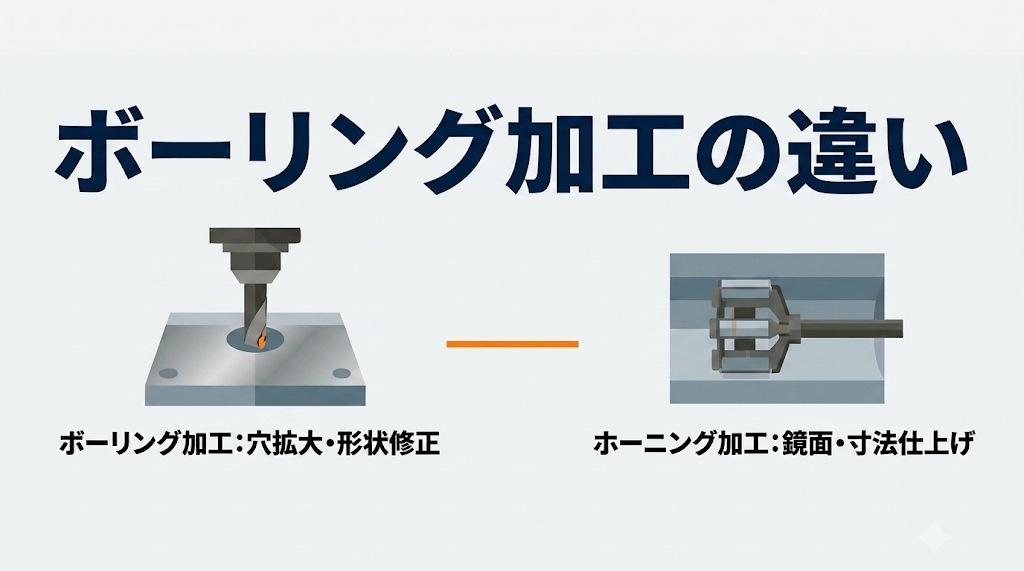

ボーリング加工と
ホーニング加工の違い

ボーリング加工とは

ボーリング加工は、既存の穴をさらに加工して大きくしたり、内面を整えたりする技術です。主に旋盤や専用のボーリングマシンで行われます。以下のような特徴があります。

• 目的：ドリル加工後の穴を真円に近づけ、円筒度や内径精度を向上させる。
• 特徴：大径穴を精度よく加工できる。工具交換で様々な穴径に対応可能。
• 用途：エンジンシリンダー、油圧部品などの加工に適しています。

ドリル加工では対応できない高精度な穴加工を実現するため、ボーリング加工は製造業で広く活用されています。

ホーニング加工とは

一方で、ホーニング加工は、ボーリング加工後の仕上げを行う技術です。砥石を回転・往復運動させ、穴の内面をさらに滑らかに仕上げます。主な特徴は以下の通りです。

• 目的：表面粗さを低減し、内面を鏡面仕上げに近づける。
• 特徴：ミクロン単位の精度で表面を仕上げられる。残留応力を軽減し、部品の耐久性を向上させる。
• 用途：燃料噴射システム、航空機部品など、高精度が求められる部品の仕上げに適している。

ボーリング加工にしか
できないこと

特徴的な加工能力

• 大径穴の拡大加工：ドリルで開けた穴を広げることで、大径穴の精度を確保できます。この能力は特に、大型機械の部品製造で必要です。
• 穴の位置精度の調整：ドリル加工後の穴がわずかにずれていても、ボーリング加工で正確な位置に修正できます。これにより、製品全体の組み立て精度を保証します。
• 効率的な大量加工：量産品において、短時間で一定の精度を保つ穴加工を行うために、ボーリング加工は非常に有効です。特に、自動車や建設機械部品で採用されています。

具体的な利用例

例えば、自動車のエンジンブロックでは、ボーリング加工を使ってシリンダーの内径を精密に調整します。この工程により、エンジンの性能や耐久性が大幅に向上します。

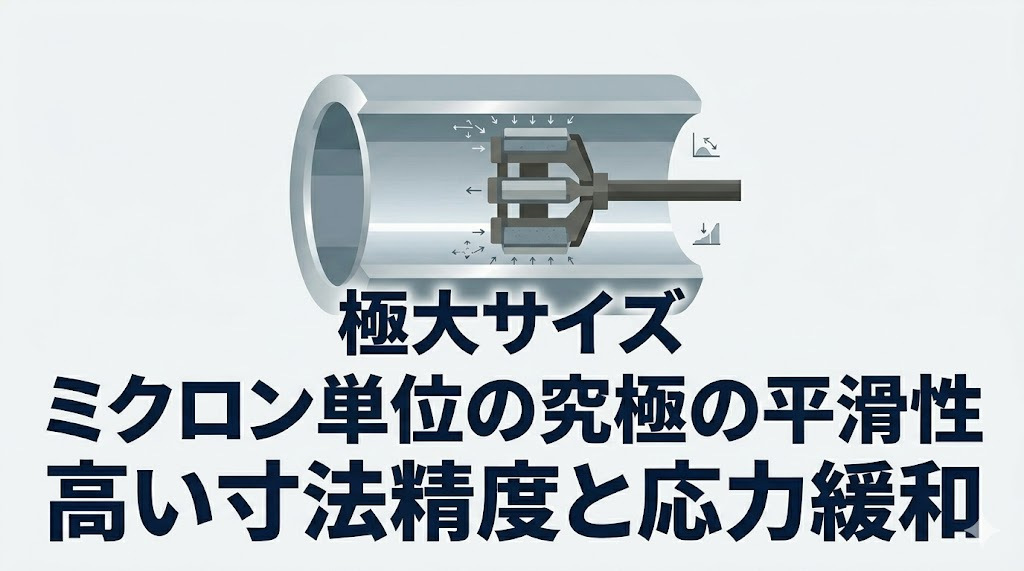

ホーニング加工にしか
できないこと

際立った精度と仕上げ

• 内面の鏡面仕上げ：ホーニング加工は、穴の内面をミクロン単位で削り出し、非常に滑らかな表面を作り出します。これにより、部品同士の密着性が向上し、摩擦や熱生成が低減します。
• 寸法精度の極限追求：ホーニング加工は、特定の寸法精度を追求する場合に理想的です。例えば、誤差が許容されない部品に適用されることが多いです。
• 残留応力の解消：加工中に材料内に生じる応力を軽減し、部品の耐久性や信頼性を向上させます。

実際の使用例

燃料噴射システムや油圧機器のシリンダー内径の仕上げには、ホーニング加工が欠かせません。精密な表面仕上げにより、漏れ防止や部品寿命の延長が期待できます。

ボーリング加工と
ホーニング加工の使い分け

製品の用途や要求精度に応じて、ボーリング加工とホーニング加工を適切に使い分けることが重要です。

加工方法の選択基準

• 大径穴の精度や形状が課題の場合：ボーリング加工を選択
• 表面粗さや寸法精度が求められる場合：ホーニング加工を選択

組み合わせによる活用

エンジンシリンダーの製造では、まずボーリング加工で内径を整え、その後ホーニング加工で仕上げを行います。このように、両者を組み合わせることで、精度と品質を両立させた部品が完成します。

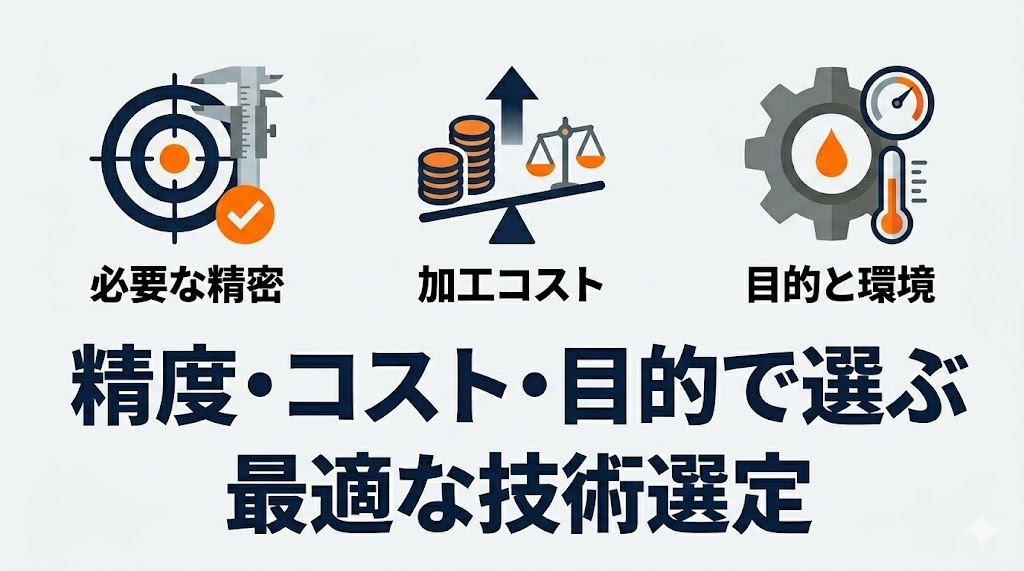

加工技術を選択する際の
ポイント

製品の設計や使用条件に応じた加工技術の選択は、製品の成功に直結します。以下のポイントを考慮しましょう。

• 要求される精度：必要な寸法精度や表面粗さに応じて選択。
• 加工コスト：ボーリング加工は大量生産向き、ホーニング加工は高精度部品向き。
• 使用環境：部品が使用される環境（温度、圧力など）を考慮して選択。

ボーリング加工とホーニング加工は、それぞれ異なる特性を持つ重要な加工技術です。

• ボーリング加工：大径穴や形状精度の調整に優れています。
• ホーニング加工：寸法精度や表面仕上げの向上に特化しています。

適切に使い分けることで、製品の品質や精度保証を効率よく実現できます。ぜひ、現場での技術選定に役立ててください。
