自動車部品では、エンジンやトランスミッション、足回り、EV駆動ユニットなど、さまざまな部品に高精度な穴加工が求められます。穴径や真円度、同軸度、面粗さは、部品同士の組み付け精度や回転性能、静粛性、耐久性に大きく影響するため、鋳造やドリル加工だけでは要求精度を満たせないケースも少なくありません。ボーリング加工は、ドリル加工や鋳抜きなどで形成した下穴を、高精度な内径寸法や面粗さへ仕上げる中ぐり加工です。本記事では、自動車分野でボーリング加工が採用される代表的な部品、量産加工ならではの課題や対策、品質保証、実際の加工事例について解説します。
自動車部品には、シリンダーブロック、ベアリングハウジング、トランスミッションケース、ギヤケース、デファレンシャルケースなど、高精度な穴加工が必要となる部品が数多く存在します。これらの部品では、穴径だけでなく真円度、真直度、同軸度、円筒度、面粗さまで管理することで、摺動性能や回転精度、組み付け精度、耐久性を確保しています。
ボーリング加工は、鋳造時に形成された下穴やドリル加工後の穴を高精度に仕上げる加工方法です。加工条件や工具の突き出し量、ワークの固定方法、切削抵抗などを最適化することで、ミクロン単位の寸法精度を実現します。自動車業界では大量生産が前提となるため、一つひとつの加工品質だけでなく、長時間加工を続けても精度を維持できる安定性も重要になります。
近年ではエンジン車だけでなく、EV（電気自動車）やハイブリッド車向けのモーターハウジングや減速機ケースなどにもボーリング加工が採用されています。モーター軸やベアリングを正確に保持するためには高い同軸精度が必要となるため、ボーリング加工の重要性は今後も高まると考えられています。
自動車部品では、高精度だけでなく、生産効率や品質のばらつきを抑える工程設計も重要です。量産ラインではマシニングセンタや横中ぐり盤、専用加工機などを使用し、荒加工から仕上げ加工までを一貫して行います。工具摩耗による寸法変化を自動補正する機能や、加工後の自動測定システムを組み合わせることで、長時間の連続生産でも安定した品質を維持しています。
また、シリンダーブロックなどでは、ボーリング加工だけで最終仕上げを行うのではなく、ボーリング加工後にホーニング加工を組み合わせることも一般的です。これにより、ピストンリングとの摺動性を高めるクロスハッチ模様や、高い真円度・面粗さを実現し、エンジン性能や耐久性の向上につなげています。
自動車部品で最も代表的なボーリング加工の対象が、エンジンのシリンダーブロックです。シリンダーボアはピストンが高速で往復運動するため、穴径や真円度、真直度、円筒度、表面粗さがエンジン性能や耐久性に直接影響します。わずかな寸法誤差でもオイル消費量や圧縮性能、振動、燃費性能に影響するため、高精度なボーリング加工が欠かせません。
また、クランクシャフト支持部やカムシャフト支持部、シリンダーヘッドのバルブガイド穴などもボーリング加工が採用される代表的な箇所です。これらの穴位置や同軸度がずれると、シャフトの回転抵抗や異常摩耗の原因となるため、複数の穴を同時に加工するラインボーリングなども活用されています。
近年ではエンジンのダウンサイジングや高出力化が進み、より高い加工精度が求められるようになっています。そのため、加工設備の高剛性化や工具性能の向上、加工条件の最適化などにより、高精度かつ高効率なボーリング加工が実現されています。
トランスミッションケースやデファレンシャルケース、ギヤケースなどでは、ベアリングやシャフトを組み付ける穴の精度が変速性能や静粛性、耐久性に大きく影響します。穴位置や同軸度がわずかにずれるだけでもギヤの噛み合い精度が低下し、異音や振動、摩耗の原因となるため、高精度なボーリング加工が必要になります。
EVでは、モーターケースや減速機ケース、インバータ冷却部品などにもボーリング加工が使われています。モーター軸を支持するベアリング部では数ミクロン単位の精度が求められることもあり、高精度マシニングセンタや横中ぐり盤による加工が行われています。
また、サスペンションやステアリング関連部品でも、ブッシュやベアリングを圧入する穴の精度を確保するためにボーリング加工が採用されています。自動車の操縦安定性や乗り心地を維持するうえでも重要な工程です。
自動車産業では、年間数万～数十万個単位の部品を安定して供給する必要があります。そのため、高精度な加工だけでなく、生産効率や工具寿命、設備稼働率まで考慮した工程設計が求められます。加工中に工具摩耗が進むと穴径や面粗さが変化するため、工具寿命管理や自動補正機能を活用し、品質を一定に保っています。
また、アルミ合金、鋳鉄、ダクタイル鋳鉄、高張力鋼など、自動車部品にはさまざまな材質が使用されています。材料によって切削抵抗や切りくずの排出性が異なるため、工具材質やコーティング、切削条件、クーラント供給方法を最適化することが重要です。大型部品では加工熱による熱変位やワークのたわみにも配慮しながら加工が進められます。
自動車部品では、寸法精度だけでなく、品質保証体制やトレーサビリティも重要な評価項目です。図面公差や幾何公差、面粗さに加え、三次元測定機、真円度測定機、エアマイクロメータ、表面粗さ測定機などを用いて品質を確認します。また、加工履歴や測定データ、使用工具などを記録し、不具合発生時にも原因を追跡できる体制が求められます。
量産部品では、IATF16949など自動車業界の品質マネジメントシステムへの対応も重要です。加工会社を選定する際は、設備だけでなく、品質保証体制や測定設備、量産実績などもあわせて確認することで、安定した品質の確保につながります。

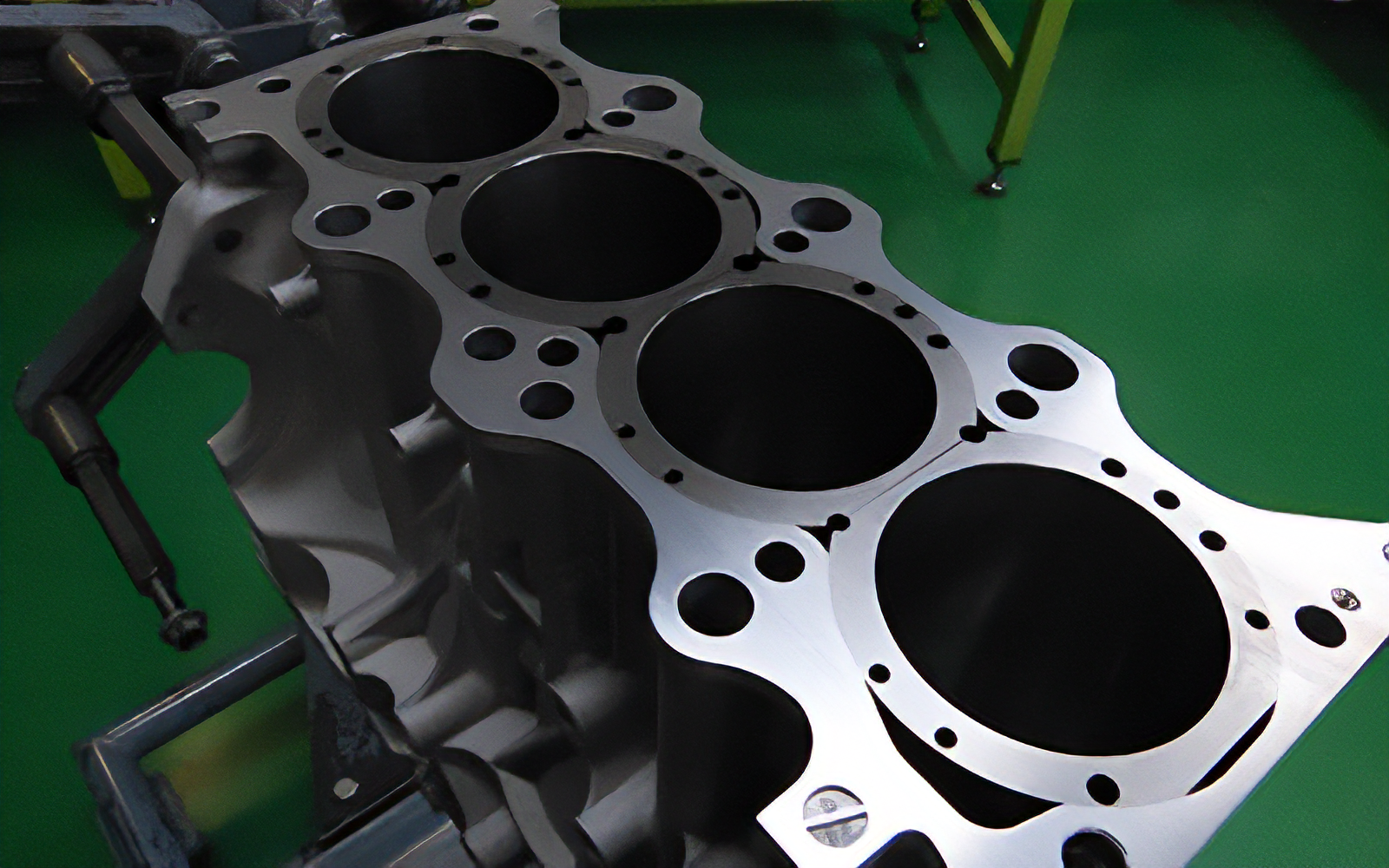

ダイヤモンドエンジニアリングでは、自動車や二輪車向けエンジンのシリンダーブロックに対するボーリング加工およびホーニング加工を提供しています。摩耗したシリンダーのオーバーサイズ加工や再生加工にも対応しており、内径寸法や真円度、面粗さを高精度に仕上げることで、エンジン性能の回復や耐久性の向上を実現しています。また、用途に応じた加工条件の最適化にも対応しています。

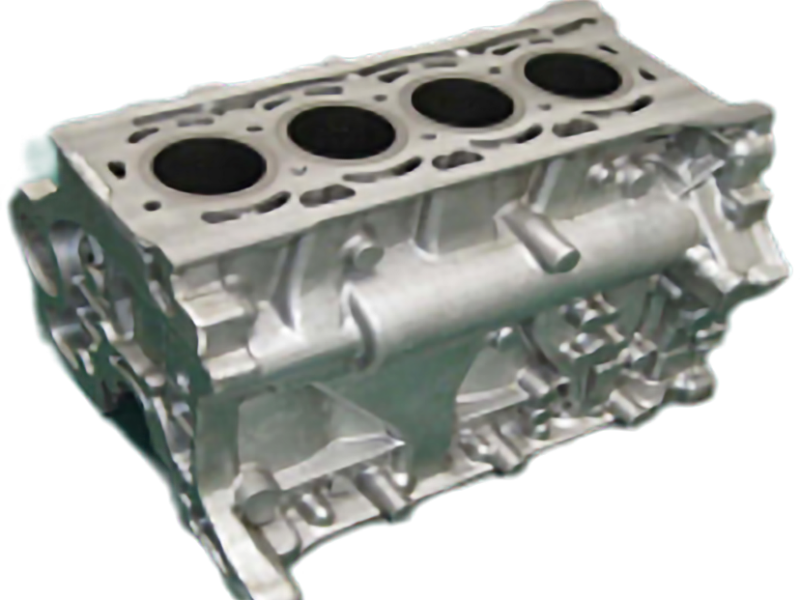

ワンストップ部品加工センターでは、自動車向けシリンダーブロックの加工事例が紹介されています。大型アルミ部品に対し、高精度なボーリング加工や各種切削加工を組み合わせることで、組み付け精度が要求されるエンジン部品の製造に対応しています。多面加工や複数穴加工にも対応しており、量産を見据えた加工ノウハウが活かされています。
MONOistでは、日産自動車がライセンス供与したシリンダーブロック加工技術が紹介されています。従来は別工程で実施していたボーリング加工とホーニング加工を工程集約することで、生産効率の向上と高精度なシリンダー加工を両立しています。量産ライン全体の加工時間短縮や設備集約にもつながる事例として紹介されており、自動車部品におけるボーリング加工の重要性が分かります。
自動車部品のボーリング加工では、シリンダーブロックやトランスミッションケース、モーターハウジングなど、多くの重要保安部品において高精度な穴加工を実現しています。穴径だけでなく、真円度、同軸度、面粗さ、熱変位まで考慮した工程設計が求められ、量産性との両立も重要なポイントです。近年はEV化の進展に伴い、モーターや減速機など新たな部品にも高精度なボーリング加工が採用されています。加工会社を選ぶ際は、加工実績だけでなく、品質保証体制、測定設備、量産対応力なども確認し、図面要求や検査基準を共有したうえで依頼することが重要です。
